CKHB磁力驅動滑片泵
購買價格:0.00 點擊次數:7646
發布時間:2020-03-10 15:16:24
|
描述
CKHB磁力滑片泵,設計初衷是為了解決液氨輸送的機械密封泄露引起的維修不變,環境污染等問題?;帽旧淼奶攸c就是自潤滑可以輸送有機溶劑類無潤滑的介質,本身又有很強的吸力,可以氣液雙輸,(無需配真空泵引流)。解決了真空泵為了引流把危險有毒的物質排到空氣中的所引起危險,再加上磁力驅動滑片泵所有密封均為靜壓密封,無動密封,所以無論何時都不會產生泄漏。我們公司改變其內部引流散熱的方式,支撐定位的方式,和獨有的數學曲線導流槽,使得我們的磁力驅動滑片泵壽命可靠、性能優異。本產品已經用于中石化配套使用。為本廠特有產品,全國無任何代理商。
1.概述
CKHB磁力滑片泵是一種通過磁力傳動器來實現無接觸力矩傳遞從而以靜密封取代動密封,使泵達到完全無泄漏的容積式泵。主體材質可選擇鑄鐵,鑄鋼,304、316等材質。它使用溫度范圍為:-41℃~+80℃,由于現代工況和使用條件的升級發展,多數工況需要百分百無泄露的要求,此款CKHB系列磁力驅動滑片泵基于KHB 系列產品的優勢,性能上進一步的升級。取代傳統機械密封的密封方式,用磁力耦合片和靜態密封??杀WC在任何情況下都不會出現泄露情況。
2.應用特點
1.CKHB磁力驅動滑片泵適用于比較干凈的流體材質,所以入口必須加過濾器。
2.CKHB具有滑片泵所有的優勢特點(詳細特點請參照KHB系列性能特點和結構特點)
3.本公司采用獨特的潤滑軸承,是一般磁力泵配用軸承使用壽命的三倍以上。
4.此產品完全解決了輸送液氨,機械密封泄露問題,維修維護機械密封此類麻煩的操作。(此產品設計初衷就是解決液氨液化氣等介質機械密封經常泄露的問題)。
3.型號意義
例:CKHB100-0.4
C——磁力驅動
K——帶安全閥
HB——滑片泵
100——額定流量
0.4——出口壓力
4.適用工況
用于輸送、充裝、倒卸液化石油氣、汽油、煤油、航空油、粘油以及物理、化學性質類型的其它介質,本系列滑片泵廣泛應用于石油化工、精細化工、日用化工、涂料、香精香料、食品飲料、液體灌裝機、油庫、油料運輸?shù)刃袠I(yè)。也適用于輸送有毒試劑、芳香劑、制冷劑、LNG、氨水及溶劑類(如苯類、酒精類)介質。
5.產品結構

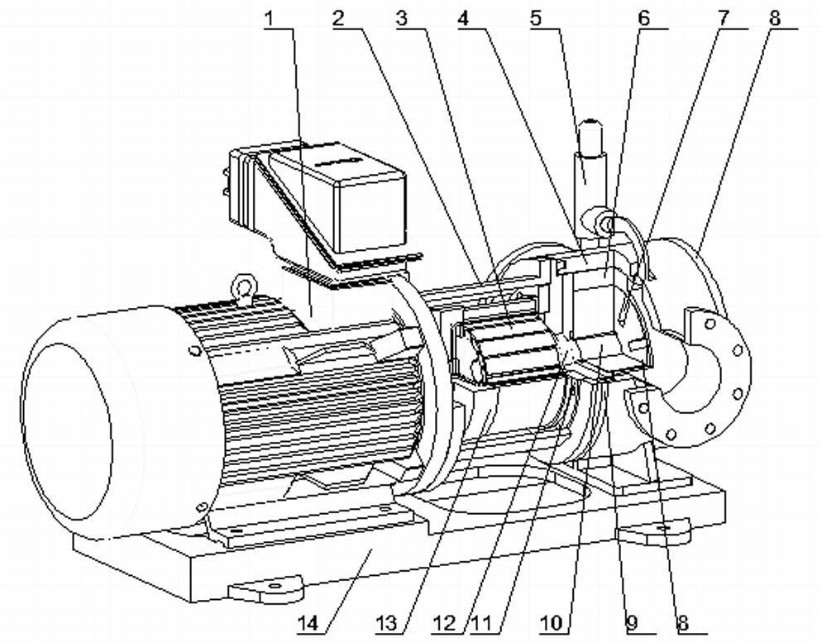

1.電機 2.泵與電機支架 3.內磁鋼總成 4.泵體 5.安全閥 6.定子 7.滑片 8.后蓋 9.前蓋 10.軸 11.定子 12.軸承 13.外磁鋼總成 14底座
6.技術參數
型號 |
流量 |
工作壓差 |
最高工作壓力 |
吸入極限真空度 |
自吸性能 |
效率 |
轉速 |
電機功率 |
重量 |
m³/h |
Mpa |
Mpa |
Mpa |
s/5m |
% |
r/min |
kw |
kg |
CKHB10-0.2 |
10 |
0.2 |
2.5 |
0.06-0.09 |
<60 |
48 |
940 |
2.2 |
130 |
CKHB10-0.4 |
0.4 |
63 |
960 |
3 |
160 |
CKHB10-0.6 |
0.6 |
68 |
960 |
1 |
160 |
CKHB12-0.2 |
12 |
0.2 |
2.5 |
50 |
960 |
2.2 |
130 |
CKHB12-0.4 |
0.4 |
68 |
960 |
3 |
160 |
CKHB12-0.6 |
0.6 |
68 |
960 |
1 |
160 |
CKHB15-0.2 |
15 |
0.2 |
2.5 |
51 |
960 |
3 |
160 |
CKHB15-0.4 |
0.4 |
67 |
960 |
1 |
160 |
CKHB15-0.6 |
0.6 |
70 |
960 |
5.5 |
182 |
CKHB20-0.2 |
20 |
0.2 |
2.5 |
52 |
960 |
1 |
260 |
CKHB20-0.4 |
0.4 |
68 |
960 |
5.5 |
260 |
CKHB20-0.6 |
0.6 |
70 |
960 |
5.5 |
260 |
CKHB25-0.2 |
25 |
0.2 |
2.5 |
52 |
960 |
1 |
260 |
CKHB25-0.4 |
0.4 |
70 |
960 |
5.5 |
260 |
CKHB25-0.6 |
0.6 |
72 |
970 |
7.5 |
300 |
CKHB30-0.2 |
30 |
0.2 |
2.5 |
56 |
960 |
5.5 |
260 |
CKHB30-0.4 |
0.4 |
69 |
970 |
7.5 |
300 |
CKHB30-0.6 |
0.6 |
72 |
970 |
11 |
316 |
CKHB40-0.2 |
40 |
0.2 |
2.5 |
60 |
720 |
5.5 |
370 |
CKHB40-0.4 |
0.4 |
73 |
720 |
7.5 |
390 |
CKHB40-0.6 |
0.6 |
71 |
730 |
11 |
440 |
CKHB50-0.2 |
50 |
0.2 |
2.5 |
59 |
720 |
7.5 |
510 |
CKHB50-0.4 |
0.4 |
71 |
730 |
11 |
440 |
CKHB50-0.6 |
0.6 |
75 |
730 |
15 |
510 |
CKHB60-0.2 |
60 |
0.2 |
2.5 |
60 |
730 |
11 |
440 |
CKHB60-0.4 |
0.4 |
72 |
730 |
15 |
510 |
CKHB60-0.6 |
0.6 |
76 |
730 |
18.5 |
560 |
CKHB80-0.4 |
80 |
0.4 |
4 |
76 |
460 |
18.5 |
720 |
CKHB80-0.6 |
0.6 |
76 |
460 |
22 |
740 |
CKHB100-0.4 |
100 |
0.4 |
4 |
76 |
460 |
18.5 |
720 |
CKHB100-0.6 |
0.6 |
78 |
460 |
30 |
830 |
CKHB150-0.6 |
150 |
0.6 |
4 |
82 |
300 |
37 |
1360 |
CKHB150-0.8 |
0.8 |
82 |
300 |
45 |
1460 |
CKHB150-1.0 |
1.0 |
82 |
300 |
55 |
1540 |
CKHB200-0.6 |
200 |
0.6 |
4 |
84 |
300 |
55 |
1540 |
CKHB200-0.8 |
0.8 |
85 |
300 |
75 |
1760 |
CKHB200-1.0 |
1.0 |
85 |
300 |
75 |
1760 |
