當前位置： 網站首頁 > 產品中心 > 滑片泵系列 > 查看詳情

	KHB（W）臥式不銹鋼滑片泵購買價格：0.00 點擊次數：7526 發布時間：2020-03-03 15:57:20 我要訂購

描述

KHB系列輕油滑片泵是一種容積式泵。它使用溫度范圍為：-41℃～+80℃，其基本型適用于輸送汽油、煤油、柴油等輕質油品；也適用于輸送芳香劑、制冷劑、氨水及溶劑類（如笨類、酒精等）介質。KHB系列輕油滑片泵不僅可應用于固定設備，還廣泛應用于機動加油車、油罐車。

1.概述
KHB系列輕油滑片泵是一種容積式泵。它使用溫度范圍為：-41℃～+80℃，其基本型適用于輸送汽油、煤油、柴油等輕質油品；也適用于輸送芳香劑、制冷劑、氨水及溶劑類（如笨類、酒精等）介質。KHB系列輕油滑片泵不僅可應用于固定設備（如油庫中用于卸油，替代真空系統抽底油、掃倉、加油等固定機組）中，還廣泛應用于機動加油車、油罐車。

2.工作原理

泵轉子裝在帶偏心定子的泵體內，轉子開有若干軸向對稱滑片槽,定子內壁為一數學螺線。滑片可在槽內徑向滑動,同時隨轉子作圓周運動。轉子旋轉時, 滑片受離心力等作用下從槽內甩出并緊貼定子內壁,這樣相鄰兩滑片和定子間形成一扇形空間,隨著轉子的旋轉,扇形空間容積由逐漸增大→最大→逐漸減小→最小→逐漸增大循環變化。當容積逐漸增大時空腔內形成真空,在吸入?yún)^(qū)將介質吸入; 當容積逐漸減小時,對空腔內介質產生擠壓,在排出區將介質壓出。這樣, 轉子旋轉一周,就完成一次介質的吸排過程。

3.型號意義
例：KHB(L/W)10-2
K——帶安全閥
HB——滑片泵
L/W——L立式安裝/W臥式安裝
10——額定流量
2——出口壓力

4.結構特點
經過多年的研究和生產，為了適應國內市場需要，我公司主要研制了以下幾個系列的滑片式容積式泵。如有其他特殊的配套工況，請聯系我們技術部，可根據客戶要求定制。以下為KHB系列工業用泵為例。

4.1壓力泵殼

KHB系列泵體采用抗熱沖擊和熱應力的灰鑄鐵制成，泵體、泵蓋等過流部件設計壓力為2.5MPa，確保了泵常溫下最大排出壓力與揚程動壓以及最大輸送介質溫度下介質飽和蒸汽壓力總和的要求；承壓件的壁厚也充分考慮了介質的腐蝕、侵蝕、及磨損的要求與安全裕度；泵零件加工完成后，泵體、泵蓋同作3.75MPa的水壓試驗；泵進出口法蘭設計壓力為2.5Mpa。

4.2滑片

滑片材料選用是至關重要的，它不但直接主宰泵的各方面性能，如性能參數、工作壽命、噪聲振動等，同時對泵的使用范圍有著決定性的作用（溫度、耐腐蝕等）。泵內滑片受離心力、機械推力、液壓力聯合作用，緊貼泵腔內曲線運動，從而使滑片泵有獨特的離心效率；滑片從轉子槽中滑出，不斷補充磨損，從而不降低泵的性能，并且延長了泵的壽命，這與齒輪泵有本質的區別。液力滑片的驅動及高性能設計減少了流體的剪力及攪動，避免了因此而產生的流體性質的改變。滑片泵對滑片材料的要求：
(1) 首先是耐磨性能好、摩擦系數??；
(2) 有足夠的機械強度；
(3) 介質適應性面要寬，能適用多種介質輸送，有一定的耐腐蝕性能；
(4) 線性膨脹系數要小，因泵的工作溫度范圍寬，如膨脹系數大，泵就無法工作。
為了最大程度地滿足上述要求，經分析研究，嚴格篩選、試驗，最后我們選用進口填充ptfe類塑料制作滑片。實踐證明，各項綜合性能指標都優于其他幾種材料。

4.3定子曲線的優化設計

KHB系列滑片泵的定子內曲線決定了滑片端部的運動軌跡，對泵的排量、輸出流量的脈動、沖擊振動、噪聲和可靠性都有重要影響，是滑片泵設計的關鍵之一。
定子曲線采用復雜多段性曲線，由加工中心加工成形再研磨而成，從而使泵獲得了高效率、高吸程、低噪聲的優越性能。
目前國內部分廠家產品中定子與泵體連在一起。我們經分析認為，定子內徑與滑片運行時在較高的PV值中摩擦，在一定范圍時間內必須更換，如泵體與定子連在一體，由于泵體形狀復雜、加工難度大、成本較高，無謂的增加了維修和使用成本，為此我們把泵體一分為二，把定子曲線部分作為單獨零件，解決了上述弊端。

4.4機械密封

KHB系列滑片泵采用單端面平衡型密封，其最高工作壓力可達3MPa,

4.5轉子的軸向定位

為保證定子與轉子兩端保持相對平均運動間隙，使二者不產生直接動摩擦，從而保證泵的正常運行。為此我們在軸承選型中采用徑向推力滾子軸承，兩端安裝了壓蓋實現軸向上下調整，保證軸在裝配時經調整后的正確位置與軸承的運動間隙。

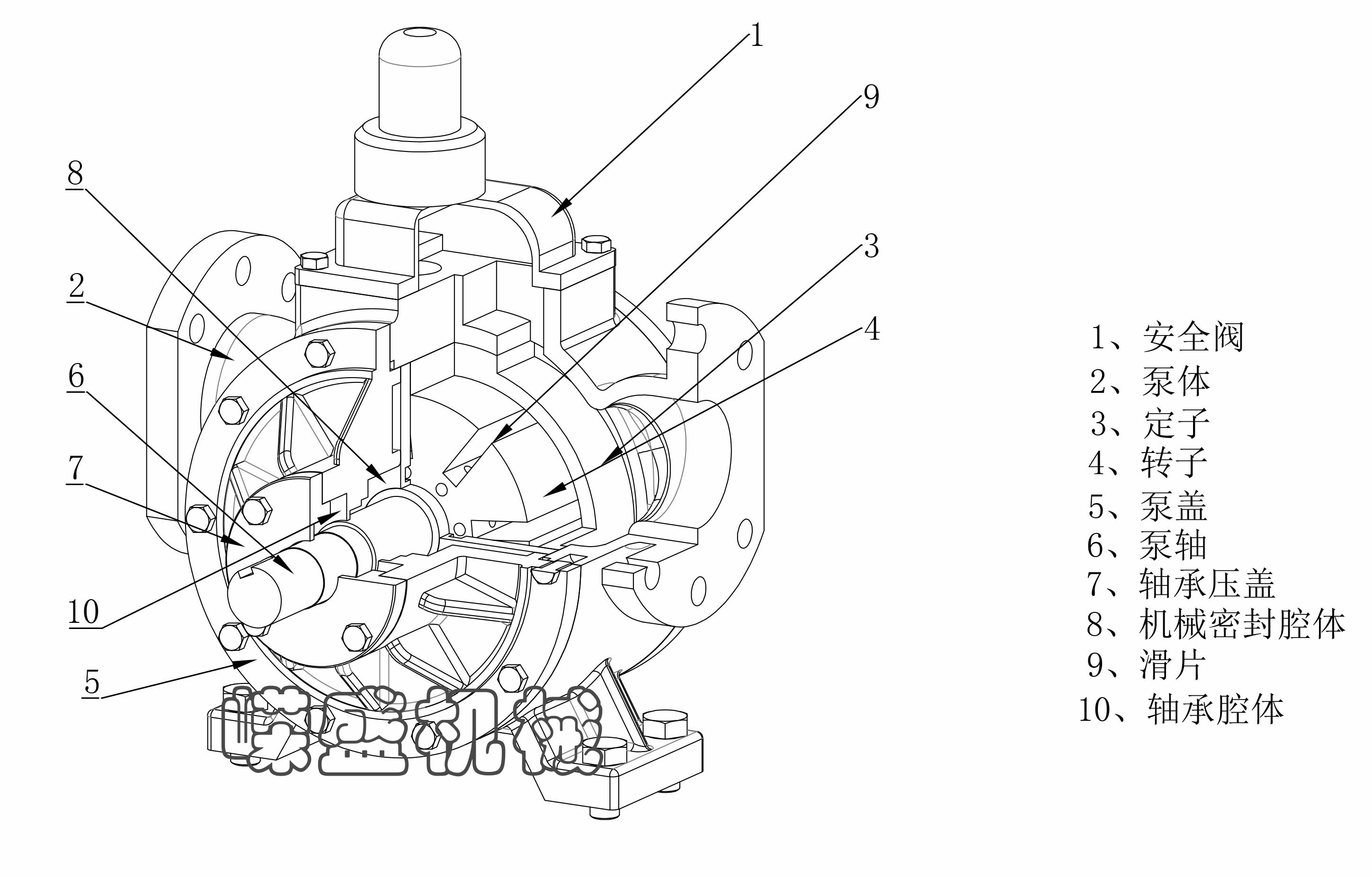

5.結構圖
滑片泵結構圖

6.技術參數

型號	流量	工作壓差	最高工作壓力	吸入極限真空度	自吸性能	效率	轉速	電機功率	重量
型號	m³/h	Mpa	Mpa	Mpa	s/5m	%	r/min	kw	kg
KHB（W/L)10-2	10	0.2	2.5	0.06-0.09	＜60	48	940	2.2	130
KHB（W/L)10-4		0.4				63	960	3	160
KHB（W/L)10-6		0.6				68	960	1	160
KHB（W/L)12-2	12	0.2	2.5			50	960	2.2	130
KHB（W/L)12-4		0.4				68	960	3	160
KHB（W/L)12-6		0.6				68	960	1	160
KHB（W/L)15-2	15	0.2	2.5			51	960	3	160
KHB（W/L)15-4		0.4				67	960	1	160
KHB（W/L)15-6		0.6				70	960	5.5	182
KHB（W/L)20-2	20	0.2	2.5			52	960	1	260
KHB（W/L)20-4		0.4				68	960	5.5	260
KHB（W/L)20-6		0.6				70	960	5.5	260
KHB（W/L)25-2	25	0.2	2.5			52	960	1	260
KHB（W/L)25-4		0.4				70	960	5.5	260
KHB（W/L)25-6		0.6				72	970	7.5	300
KHB（W/L)30-2	30	0.2	2.5			56	960	5.5	260
KHB（W/L)30-4		0.4				69	970	7.5	300
KHB（W/L)30-6		0.6				72	970	11	316
KHB（W/L)40-2	40	0.2	2.5			60	720	5.5	370
KHB（W/L)40-4		0.4				73	720	7.5	390
KHB（W/L)40-6		0.6				71	730	11	440
KHB（W/L)50-2	50	0.2	2.5			59	720	7.5	510
KHB（W/L)50-4		0.4				71	730	11	440
KHB（W/L)50-6		0.6				75	730	15	510
KHB（W/L)60-2	60	0.2	2.5			60	730	11	440
KHB（W/L)60-4		0.4				72	730	15	510
KHB（W/L)60-6		0.6				76	730	18.5	560
KHB（W/L)80-4	80	0.4	4			76	460	18.5	720
KHB（W/L)80-6	80	0.6	4			76	460	22	740
KHB（W/L)100-4	100	0.4	4			76	460	18.5	720
KHB（W/L)100-6	100	0.6	4			78	460	30	830
KHB（W/L)150-6	150	0.6	4			82	300	37	1360
KHB（W/L)150-8		0.8				82	300	45	1460
KHB（W/L)150-10		1.0				82	300	55	1540
KHB（W/L)200-6	200	0.6	4			84	300	55	1540
KHB（W/L)200-8		0.8				85	300	75	1760
KHB（W/L)200-10		1.0				85	300	75	1760
