WNB凸輪轉子泵
購買價格：0.00
點擊次數：6750
發布時間：2020-03-10 15:44:02
|
描述
凸輪轉子泵為本公司主力產品，此產品外潤滑，可以輸送各種介質，粘度值使用廣泛（0-30萬里斯）。全系不銹鋼材質，也可定制其他材質，本產品多用于食品化工行業。但是由于它出色的性能，是一種萬用泵，也可適用于任何流體的輸送！
1.概述
凸輪轉子泵屬于回轉式容積泵、效率高、壽命長、適于輸送溫度-30℃~180 ℃粘度30~1.0X105cSt,含有固體顆粒的懸浮液體及具有腐蝕性和衛生性要求高的介質，泵體內部與介質接觸的零部件均采用不銹鋼材料并且可以根據介質不同的物理特性，改變泵的轉速
2.適用范圍
乳品：酸牛奶、鮮奶油、冰淇淋、乳酪塊及乳清。
飲料：啤酒、麥芽汁、酵母、汽水、水果濃縮液、果汁飲料。
食品：番茄醬、水果泥、蔬菜糊、布丁、果醬、果凍、調味劑、水果餡、甜味料、酵母泥、沙拉調味料、面糊、肉糜、碎肉、芝麻醬等。
糖果：麥芽糖漿、稀奶油餡、巧克力醬。
化妝品：面膏及洗液、發型凝膠、染發劑、香精油。
藥品：藥丸糊、浸膏、乳化液、膏劑。
化工類：脂肪、溶劑、樹脂及聚合物、染料。
3.選型須知
要達到完美的效果，選泵時請確定下列幾點：
（1）輸送介質或液體的名稱；
（2）介質的粘度及溫度；
（3）輸送的揚程、壓力及流量；
（4）介質內含顆粒的數量及大??；
（5）接口的選擇(卡箍、螺紋、法蘭)。
4.型號意義
WNB1-A
WNB——萬能輸送泵
1——流量（1m³/h）
A——型號

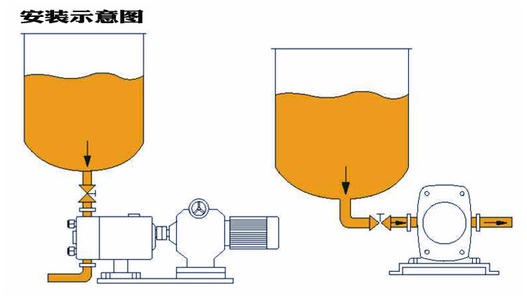

5.安裝示意圖
（1）凸輪轉子泵在安裝過程中應充分考慮維護時所需的位置空間，便于維護；
（2）調節凸輪轉子泵的地腳螺釘，使泵的整體處于水平狀態；在連接管道的過 程中，應注意進料管 道的鏈接；
（3）進料管道的鏈接必須保持水平位置，以防止空氣進入管道內，影響設備的正 常工作；
（4）對于高粘度物料應采用高位進料的方法，以提高進料管道的進料壓力；
6.技術參數
| 型號 |
流量 |
轉速 |
功率 |
排除壓力 |
粘度范圍 |
出口口徑 |
| Model |
L/100r |
m³/h |
r/min |
KW |
Mpa |
cp |
mm |
| WNB1-A |
4.2 |
0-3 |
0-960 |
0.75 |
0-0.4 |
0-300000 |
19/25 |
| WNB1-A |
4.2 |
0-3 |
0-960 |
1.1 |
0-0.6 |
19/25 |
| WNB3-B |
12.5 |
0-6 |
0-960 |
1.5 |
0-0.6 |
25/32/38 |
| WNB3-B |
12.5 |
0-6 |
0-960 |
2.2 |
0-1.2 |
25/32/38 |
| WNB5-B |
20 |
0-6 |
0-500 |
3 |
0-1.2 |
50 |
| WNB7-C |
29 |
0-9 |
0-500 |
3 |
0-0.6 |
50 |
| WNB10-C |
42 |
0-13 |
0-500 |
4 |
0-1.2 |
65 |
| WNB20-D |
85 |
0-21 |
0-400 |
7.5 |
0-1.2 |
65/80 |
| WNC30-D |
125 |
0-30 |
0-400 |
11 |
0-1.2 |
80/100 |
| WNB50-E |
210 |
0-50 |
0-400 |
18.5 |
0-1.2 |
125 |
